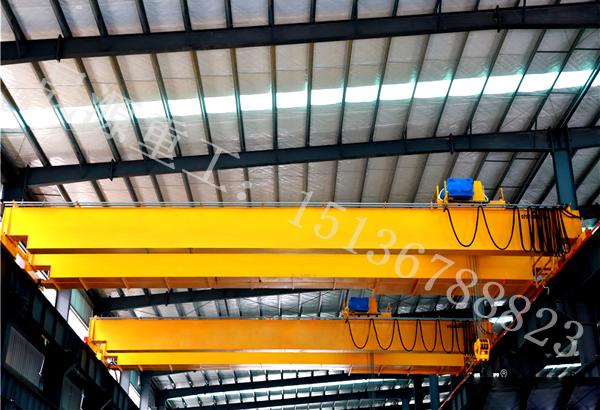

欧式双梁起重机

欧式双梁起重机

  • 所属分类:桥式起重机
  • 发布日期:2022-07-09
  • 产品概述

1. 产品定义

欧式双梁起重机是基于欧洲FEM(欧洲机械搬运协会)或DIN(德国工业标准)设计规范制造的桥式起重机,采用优化设计的箱型或桁架式双主梁结构,搭配高性能起升和小车运行机构,具有高可靠性、低能耗和长寿命的特点。

2. 主要结构组成
(1)桥架结构
双主梁:采用高强度钢板焊接成箱型或桁架结构,自重轻、刚性高,减少挠度。
端梁:集成驱动单元,采用三合一驱动(电机+制动器+减速机一体化),运行平稳。
大车运行机构:变频控制,可选双速或无极调速,适应不同工况需求。
(2)起重小车
起升机构:采用钢丝绳或链条传动,配备盘式制动器、防摇摆系统。
小车运行机构:紧凑型设计,低噪音,可选变频调速或伺服控制。
吊具:可配吊钩、电磁吸盘、抓斗或专用夹具。
(3)电气控制系统
变频驱动(标配):实现无级调速,减少启动冲击。
PLC+触摸屏:智能化控制,可集成自动化调度系统。
安全保护:限位开关、超载保护、防碰撞、紧急制动等。
(4)可选配置
驾驶室(地面/空中操作)。
无线遥控(IP65防护等级)。
防爆/防腐/高温型(适用于特殊环境)。

3. 核心特点
轻量化设计:相比传统起重机,自重降低15%~30%,减少厂房负载。
高起升高度:紧凑小车设计,提升有效起升空间。
运行平:变频控制+防摇摆技术,定位精度±1mm。
节能高效:采用高效电机和能量回馈系统,能耗降低30%。
模块化设计:便于运输、安装和维护,缩短交付周期。
智能化控制:可集成自动化物流系统(AGV/RGV联动)。

4. 典型应用场景
汽车制造业:车身搬运、装配线吊装。
精密制造业:大型机械部件的高精度定位。
仓储物流:重型货物装卸、立体库配合。
钢铁冶金:钢卷、铸锭搬运。
新能源行业:风电叶片、电池模组吊运。

5. 技术参数示例
起重量:5~200吨
跨度:10~35m(可非标定制)
起升高度:6~30m(可加高)
工作级别:A5~A7(FEM标准)
运行速度:20~40m/min(变频可调)
控制方式:驾驶室/遥控/自动


文章关键词:电动
